STUD ÇİVİSİ KISACA NEDİR ?
Stud Çivileri Başlıca Çelik İnşaatlarda kullanılan Beton ve İskelet demirini birbirine bağlayan, genellikle Beton Altı Trapes sac üzerine uygulanan bağlantı elemanlarıdır.
STUD ÇİVİ KAYNAĞI NASIL YAPILIR ?
Stud çivileri genel olarak boyut ve ebatlarına ve kullanım alanlarına bir takım kaynak makinaları kullanılarak kaynatılabilir. Ancak amacı gereği daha hızlı ve sağlam bir nitelik kazanabilmeleri için kendi özel kaynak makinalarının kullanılması gerekir ki bu elle kaynatılan saplamalara göre daha hızlı ve mukavemeti daha fazla bir iş ortaya çıkmasını sağlar. Örneğin normal bir kaynak makinası ile iyi bir usta tarafından ortalama bir adet saplamanın kaynatılma süresi 5 ile 10 dk arasında değişirken, Stud kaynak makinası ile bu süre maksimum 10 saniyedir.
Bu makinalar arasında kullanılan makinaya örnek vermek gerekirse NELSON NELWEND 6000 serisi gösterilebilir. Bu kaynak makinası saplama kaynağı yapmak için uygun olup bu iş özelinde imal edilmiş makinadır.
STUD ÇİVİ UYGULAMASINDA TRAPEZ SACA YADA UYGULANDIĞI ALANA ZARAR VERİR Mİ ?
Stud çivi uygulaması yukarıda belirtilen bu iş özelinde bir makina kullanılarak yapılırsa doğru akım/sn hesaplaması yapıldığında zarar vermez. Ancak bu uygulamalarda Trapez Sacın yada uygulama yapılacak alanın boya kalınlığı önemlidir. 0,5-0,7 micron aralığı en sağlıklı kalınlıklardır.
Ayrıca akım nedeni ile Stud Çivinin kaynak noktalarından düzensiz taşmalarını, sıçramalarını önlemek için Çivilerin çapına uygun seramikler kaynak noktasına yuvalandırılarak beslenir. Bu sayede akma sıçrama yada çevreye ısı nedeni ile zarar verme ihtimali sıfıra indirgenir.
STUD ÇİVİ UYGULAMASINDA UYGULAMA YAPILACAK ALANLARDA DİKKAT EDİLMESİ GEREKENLER?
- Stud Çivi uygulamalarında uygulama yukarıda belirttiğimiz üzere özel kaynak makinaları ile yapılmalıdır.
- İşlem her ne kadar yoğunluğa göre değişse de en az 2 ( kalifiye ) eleman tarafından yapılması işin hem zaman hem de kalitesi bakımından önemlidir.

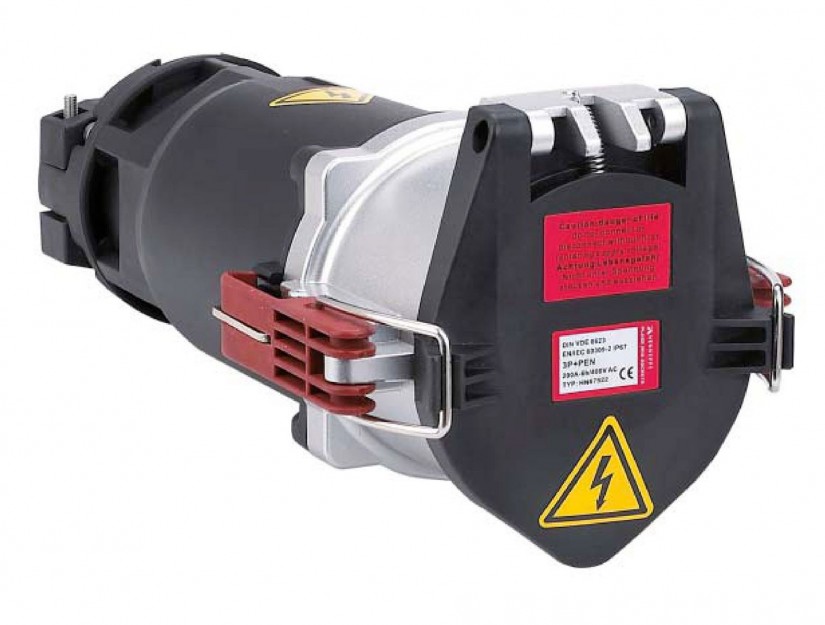

- Bağlantı noktası mutlaka en az 160 Amper 3 Faz + Toprak bağlantı emniyeti yapılmış bir pano veya şalter üzerinden yapılacak şekilde olmalıdır.
- Şantiye sahasına uygun uzunluk ve kesitte ( 3 x50 + 25 ) kablolu bağlantı kutusu temin edilmelidir. TEDAŞ şebeke besleme voltajı yeterli değil ise minimum 450 KVA gücünde jeneratör, mobil jeneratöre ihtiyaç duyulacaktır.
- Kompozit saplamaların yerleri projeye göre kaynak yapılacak noktalarda işaretlenmesi trapez sac montajı yapan firma tarafından yapılmalıdır. İşaretlenen bu noktalara seramik halkalar serilmelidir.
- Açık sahada yağmurlu ortamlarda kaynak yapılması teknik olarak sakıncalı ve mümkün değildir.
- Yüksek alanlarda yapılan çalışmalardan dolayı makine ve malzemenin ağırlık ve hacimlari göz önünde bulundurmalı bu nedenle de mesafe göz önünde bulundurularak taşıma ve kaldırma için gerekli vinç, forklift vs taşıyıcılar önceden ayarlanmalı ve hazır tutulmalıdır.
STUD ÇİVİ ÖLÇÜLERİ NELERDİR?
Aşağıda listede Stud Çivi Ölçülerini görebilirsiniz. Ancak Türkiye’ de en çok kullanılan ölçüler :
- 16×75
- 16×100
- 19×75
- 20×75
- 20×100
| Ölçüleri | Kalınlıkları | Uzunlukları | Ağırlıkları | |
|---|---|---|---|---|
| 16×50 | 16 mm | 50 mm | 0,120 | |
| 16×75 | 16 mm | 75 mm | 0,155 | |
| 16×90 | 16 mm | 90 mm | 0179 | |
| 16×100 | 16 mm | 100 mm | 0,195 | |
| 16×125 | 16 mm | 125 mm | 0,234 | |
| 16×150 | 16 mm | 150 mm | 0,272 | |
| 16×200 | 16 mm | 200 mm | 0,347 |
| Ölçüleri | Kalınlıkları | Uzunlukları | Ağırlıkları | |
|---|---|---|---|---|
| 19×50 | 19 mm | 50 mm | 0,156 | |
| 19×75 | 19 mm | 75 mm | 0,221 | |
| 19×90 | 19 mm | 90 mm | 0,254 | |
| 19×100 | 19 mm | 100 mm | 0,294 | |
| 19×125 | 19 mm | 125 mm | 0,334 | |
| 19×150 | 19 mm | 150 mm | 0,393 | |
| 19×175 | 19 mm | 175 mm | 0,451 | |
| 19×200 | 19 mm | 200 mm | 0,487 | |
| 19×250 | 19 mm | 250 mm | 0,620 |
| Ölçüleri | Kalınlıkları | Uzunlukları | Ağırlıkları | |
|---|---|---|---|---|
| 22×75 | 22 mm | 75 mm | 0,300 | |
| 22×90 | 22 mm | 90 mm | 0,332 | |
| 22×100 | 22 mm | 100 mm | 0,381 | |
| 22×125 | 22 mm | 125 mm | 0,462 | |
| 22×150 | 22 mm | 150 mm | 0,542 | |
| 22×175 | 22 mm | 175 mm | 0,622 | |
| 22×200 | 22 mm | 200 mm | 0,675 | |
| 22×250 | 22 mm | 250 mm | 0,838 | |
| 22×300 | 22 mm | 300 mm | 0,967 |
| Ölçüleri | Kalınlıkları | Uzunlukları | Ağırlıkları | |
|---|---|---|---|---|
| 25×75 | 25 mm | 75 mm | 0,427 | |
| 25×100 | 25 mm | 100 mm | 0,495 | |
| 25×125 | 25 mm | 125 mm | 0,600 | |
| 25×150 | 25 mm | 150 mm | 0,704 | |
| 25×200 | 25 mm | 200 mm | 0,902 | |
| 25×250 | 25 mm | 200 mm | 1,079 |
STUD ÇİVİSİ PORSELEN YÜZÜKLERİ
Stud çivi porselen yüzükleri standardı TS EN ISO 13918
